您好,欢迎访问山东昊翔工程材料科技有限公司官方网站!
搜索
18653635155

山东昊翔工程材料有限公司

HAOXIANG  engineering

专注于材料的研发生产与服务
姓名
*
电话
*
邮箱
*
标题
*
内容
*
验证码
*
高强耐磨料
高强耐磨料是一种新型无机复合型建筑材料。它具有施工简便、快捷、抗冲击、耐冲刷、耐高温、抗热震性及整体性好、易于修补等特点,且价格低廉,运输方便。
  • 询价
H-100高强耐磨料
高强耐磨料是一种新型无机复合型建筑材料。它具有施工简便、快捷、抗冲击、耐冲刷、耐高温、抗热震性及整体性好、易于修补等特点,且价格低廉,运输方便。
一、适用范围
适用于在冲渣沟、矿槽、下料斗等有耐磨要求的混凝土构筑物中的耐磨层。
二、性能指标

JG/T270-2010《工业建筑物水泥基耐磨材料》

序号

检测项目

单位

标准要求

1

跳桌流动度,mm

初始值

160~190

30min保留值

140~170

2

耐磨损失量,kg/㎡

28d

≤0.8

3

抗压强度,MPa

1d

≥15.0

3d

≥30.0

28d

≥60.0

4

抗冲击强度,J/㎡

28d

≥5000

5

抗裂性

合格

三、施工工艺
强制式混凝土搅拌机或自落式混凝土搅拌机,振动棒或平板振动器。

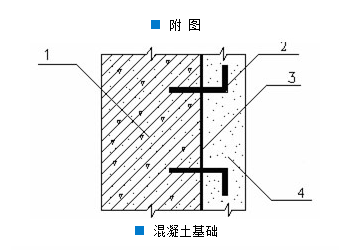

● 混凝土基层处理
  ① 清理基础表面,不得有碎石、浮浆、浮灰和脱模剂等杂物。基础表面如有疏松部位应予剔除。

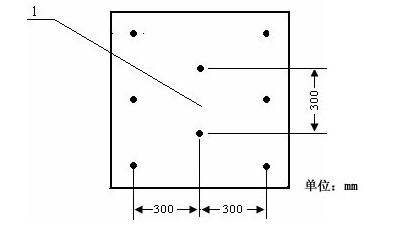

  ② 对于垂直或斜度较大的混凝土基础,应布置梅花钉用Φ6~8mm钢筋,长度为30mm,形状为Y型,梅花钉间距250mm。
  ③ 施工前2小时应充分湿润基础表面。

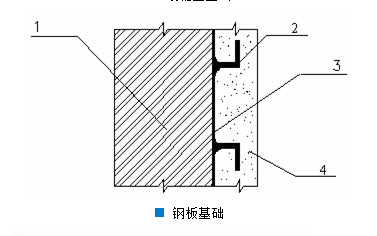

● 钢基层处理
  ①钢板表面除锈,清除油污等杂物。
  ②布置梅花钉(形式同上)。
● 搅拌机应尽量靠近施工位置,以利施工的连续进行。搅拌用水应为清洁水,严禁使用污水、废水、和含有杂质的水。
●将高强耐磨料倒入搅拌机内,然后开动搅拌机,干混1分钟。
●将称量好的水(用水量约为13%)倒入搅拌机内,再搅拌2~3分钟。采用自落式搅拌机时应适当延长搅拌时间。出罐坍落度应控制在3±1cm之间。
①施工开始前,应除去基础表面的残余水分,用毛刷将配好的混凝土界面处理剂均匀涂刷在混凝土基础表面,然后趁其未干立即进行浇注施工。(详见混凝土界面处理剂使用说明书)
②将高强耐磨料倒入模板内,然后采用震动器振捣,振捣时间应以高性能耐磨料表面泛浆为准。如施工层厚度较薄,不宜使用震动棒时,也可采用抹灰式施工,施工中应注意拍打压实,直至表面泛浆。然后进行压光处理,以保证施工后的平整、表面无浮浆。
③从高强耐磨料加水搅拌到震动成型完毕应控制在1小时内为宜。
养护措施应符合《钢筋混凝土工程施工及验收规范》中的有关规定。
高强耐磨料高强耐磨料高强耐磨料

四、包装贮存
本产品采用复合牛皮纸袋包装,40kg/袋,保质期为6个月

< >
搜索
您所在位置: 首页 > 产品中心 > 特性水泥砂浆系列
P
产品中心

roduct Center

搜索

山东昊翔工程材料科技有限公司

手机:18653635155

邮箱:18653635155@163.com

地址:山东淄博桓台大道121号


  咨询热线:18653635155
<--这段代码是专属于这个站点的:www.shandonghx.cn--> <--此段代码添加在前。为保证统计准确,请勿将同一段代码添加到多个站点中。-->
